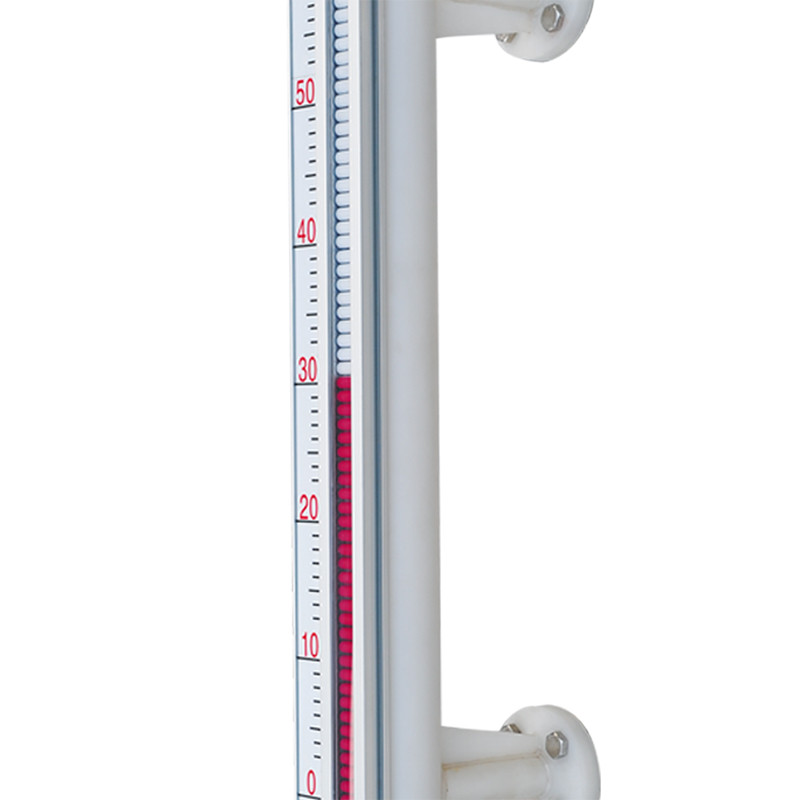

Magnetische Verre de Transmissiedn250 Magnetische Vlakke Maat van de Niveaumeter
De magnetische vloeibare vlakke maat van UHC wordt samengesteld uit het meten van lichaam, dubbel-gekleurde vertoningscilinder, heerser, top&low flens, magnetische bal en zender (4-20mA). Gebaseerd op drijfvermogenprincipe, is de magnetische bal in het lichaam van de vlakke maat naar boven of naar onder met het vloeibare niveau die en maakt hetgekleurde draaien om het niveau van middel te tonen veranderen. Elke cilinder is met twee kleurt axisymmetric structuren. De afstand van twee cilinders is 10mm. De rode partij van vertoningscilinder wijst op vloeistof en de witte zijvertoningscilinder wijst op lucht. Naast het meten van vloeibaar niveau, kon het ook de interface van de twee soorten vloeistof meten.
Producteigenschappen
• Eenvoudige structuur, goede stabiliteit, betrouwbaarheid en duurzaamheid.
• Geïsoleerde middel, indicator, zender en schakelaar
• Brede waaier van werkende druk: vacuüm aan 42Mpa
• Brede waaier van werkende temperatuur: -190℃ aan 425 ℃
• Onafhankelijke van de fysieke en chemische staten van het middel.
• Beschikbare SPST of SPDT
• Vloeibare het niveauomvormer van het Optioningsriet, Magnetostrictive sensor of capacitieve two-wire niveauomvormer om 4-20mA DCsignal (of HERT) over te brengen en afstandsbediening en meting te realiseren.
Productparameters
(1) centrum-centrumafstand: | 150~6000mm |
(2) middelgrote dichtheid: | Meer dan 0.45g/cm3 |
(3) nominale druk: | PN63~PN320 (x 0.1MPa) |
(4) materiaal: | SS304, 316L of aangepast |
(5) Werkende temperatuur: | -190 ~ +425 °C |
(6) procesverbinding: | DN20/RF/14 (of aangepast) |
(7) Indicatortypes: | |
A: Al &ABS klepcilinder | B: Al klepplaat |
C: Pvc-ABS klepcilinder | D: PP&ABS klepcilinder |
E: AL &LED | F: PP&LED |
(8) structuur van hoogste kamer: | 1.Welding-dekking 2.welding-dekking met M14*1.5-stopschroef 3.flange 4.flange met M14*1.5-stopschroef 5.welding-dekking met DN20-flens 6.flange met DN20-flens 7.welding-dekking met luchtklep 8.flange met luchtklep |
(9) structuur van bodemkamer: | 1.flange-dekking 2.flange met de schroef van de afvoerkanaalstop 3.flange met DN20-lassenbuis de flens van 4.with DN20 5.with naald/kogelklep |
(10) Beschermingsklasse: | IP65 |
Toepassing: Wijd gebruikt in aardolie, de chemische industrie, olieveld, de geneesmiddelenindustrie, voedsel, de wijnindustrie enz., geschikt voor niveaumetingen onder het milieu van hoogte - lage temperaturen., hoge druk, sterke corrosie, giftigheid. | |
Nota: Basistype, bovenkant opgezet type, hitte vindend type, LPG gespecialiseerd type, anticorrosief type, boilerstoom gespecialiseerd type enz., hebben zij sommige verschillen in technische parameter. De verschillende druk heeft verschillende flensspecificatie. |
De Instrumenten die van Sichuan VACORDA Co., Ltd.is vervaardigen een professionele productie-vervaardigende onderneming gespecialiseerd in het ontwerpen, het produceren en marketing van instrumenten en apparaten. Ons bedrijf is 23 jaar sinds 1997 gevestigd te groeien om een team van verenigde uitstekende kwaliteit te zijn, bedrijvig en waarheid-zoekend karakters. De stevige stichting is gevestigd.
In 2017, bewogen wij ons in onze nieuwe fabriek whhich bezetten het gebied over 20000 vierkante meter, de workshop van 6900 vierkante meter, R&D-afdeling van 1180 vierkante meter, de geïntegreerde bureaubouw van 1260 vierkante meter, en wij hebben de hoge de kaliberbepalingslijnen van de nauwkeurigheidsstroom gevestigd.
Ons bedrijf heeft ISO9001: certificatie van het de kwaliteitssysteem van 2000 bedragen de internationale in 2005, Invoer en de uitvoer die net in 2012 de handel drijven, 12 octrooien tot 2016, de titel van „nationale high-tech onderneming“ en Ce-certificaat voor drie categorieënproduct in 2014. Ons bedrijf heeft handelsmerken als „vacorda“ bezeten. Tegelijkertijd, ons bedrijf op meer certificaten voor buitenlandse markt, zoals IECEX, API, UL etc. voor, bereidt om fundamenten voor verdere internationale markt te leggen.
Workshop en Geschoolde arbeiders
Hoe te om de magnetische afstandsmeter met hoge frekwentie met verre transmissie te installeren
1. Tijdens installatie, zou positie „0“ van de verre zender op hetzelfde niveau moeten zijn zoals de nul aanwijzing van de vloeibare vlakke maat; maak de beschermende buis van de zender dicht bij de boeibuis van de vloeibare vlakke maat, gebruikend Vaste roestvrij staalhoepel (het ijzer is gehandicapt).
2. De verbinding tussen het verre zenderinstrument en de vertoningsinstrument of industriële computer het best gedragen door een beschermende buis of met beschermde een twee-kern kabel wordt gelegd.
3. Nadat de verbinding van de kabeldoos wordt voltooid, zou de waterdichte schakelaar aan de benedenwaartse positie moeten worden gedraaid om het binnendringen van regen te vermijden en de normale bedrijfsvoering van het instrument te beïnvloeden. De bijlage zou betrouwbaar moeten worden aan de grond gezet.
4. Riet-11 heeft de droge verre de transmissiezender van de rietpijp de explosiebestendige en intrinsiek veilige dubbele explosiebestendige certificatie, overgegaan en overeenkomstig de betrokken verordeningen van de nationale explosiebestendige afdeling moeten worden uitgevoerd wanneer het uitvoeren van installatie en het bedrading van verrichtingen.
5. Nadat het belangrijkste lichaam wordt geïnstalleerd, moet de magnetische klep vloeibare vlakke maat met magnetisch schakelaarapparaat het daadwerkelijke installatiestandpunt van de magnetische schakelaar volgens de vereisten van controle ter plaatse van het container de vloeibare niveau bepalen om het doel van vloeibare niveaucontrole te bereiken.
